13 mayo 2010

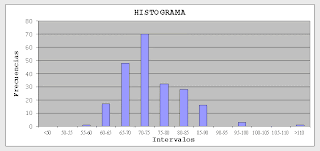

HISTOGRAMA DE FRECUENCIAS:Es un grafico que se utiliza para representar datos cuantitativos organizados en distribuciones de frecuencias.El propósito de análisis de un histograma es identificar y clasificar la pauta de variación, también desarrollar una explicación razonable y relevante de la pauta. La explicación debe basarse en los conocimientos generales y en la observación de las situaciones especificas y debe ser confirmada mediante un análisis adicional. Las pautas habituales de variación mas comunes son la distribución en campana, con dos picos, plana, en peine, sesgada, truncada, con un pico aislado, o con un pico en el extremo.


CONSTRUCCION DE UN HISTOGRAMA DE FRECUENCIA:Para su construcción se traza un eje horizontal y otro vertical, sobre el primero se coloca los intervalos de clases, y en el segundo eje se colocan las frecuencias absolutas, luego se levantan rectángulos perpendiculares al eje horizontal hasta llegar a la frecuencia respectiva.


11 mayo 2010

Polígonos de frecuencia

_____________________
Polígonos de frecuencia
_____________________
Un polígono de frecuencias se forma uniendo los extremos de las barras de un diagrama de barra mediante segmentos. También se puede realizar trazando los puntos que representan las frecuencias y uniéndolos mediante segmentos.
Ejemplo 1
Las temperaturas en un día de otoño de una ciudad han sufrido las siguientes variaciones.







______________________________________
Polígonos de frecuencia para datos agrupados __________________________________
Para construir el polígono de frecuencia se toma la marca de clase que coincide con el punto medio de cada rectángulo de un histograma.

Ejemplo 2
El peso de 65 personas adultas viene dado por la siguiente tabla:






Si se representan las frecuencias acumuladas (ojiva) de una tabla de datos agrupados se obtiene el histograma de frecuencias acumuladas o su correspondiente polígono.

09 mayo 2010

Graficos de dispersión o Diagramas de Dispersion

Graficos de dispersión:

Los gráficos XY o de dispersión muestran las series como un conjunto de puntos. Los valores se representan mediante la posición de los puntos en el espacio del gráfico. Las categorías, por su parte, mediante diferentes puntos del gráfico. Los gráficos de dispersión suelen utilizarse para comparar valores distintos de las categorías

Los Graficos de dispersión o diagrama de dispersión se emplea cuando existe una variable que está bajo el control del experimentador. Si existe un parámetro que se incrementa o disminuye de forma sistemática por el experimentador, se le denomina parámetro de control o variable independiente y habitualmente se representa a lo largo del eje horizontal. La variable medida o dependiente usualmente se representa a lo largo del eje vertical. Si no existe una variable dependiente, cualquier variable se puede representar en cada eje y el diagrama de dispersión mostrará el grado de correlación (no causalidad) entre las dos variables.

Puede sugerir varios tipos de correlaciones entre las variables con un intervalo de confianza determinado. La correlación puede ser positiva (aumento), negativa (descenso), o nula (las variables no están correlacionadas). Se puede dibujar una línea de ajuste (llamada también "línea de tendencia") con el fin de estudiar la correlación entre las variables. Una ecuación para la correlación entre las variables puede ser determinada por procedimientos de ajuste. Para una correlación lineal, el procedimiento de ajuste es conocido como regresión lineal y garantiza una solución correcta en un tiempo finito.

Uno de los aspectos más poderosos de un gráfico de dispersión, sin embargo, es su capacidad para mostrar las relaciones no lineales entre las variables. Además, si los datos son representados por un modelo de mezcla de relaciones simples, estas relaciones son visualmente evidentes como patrones superpuestos.

Un Grafico de dispersión es una de las herramientas básicas de control de calidad, que incluyen además el histograma, el diagrama de Pareto, la hoja de verificación, los gráficos de control, el diagrama de Ishikawa y el diagrama de flujo.

Tipos de gráficos de dispersión:

Gráfico XY (dispersión)


Un gráfico XY (dispersión) muestra cada serie de valores como puntos de datos en el espacio del gráfico conforme a los valores X e Y de la serie de valores. Un gráfico de dispersión típico contiene expresiones que no son de agregado para los valores. La expresión para la X del área del gráfico de valores y la expresión para el grupo de categorías suele ser la misma. Aunque los grupos de series y categorías sean opcionales, será necesario uno de estos grupos, como mínimo, para poder mostrar datos significativos en el gráfico.


Dispersión con puntos de datos conectados por líneas

Un gráfico de dispersión con puntos de datos conectados por líneas es idéntico a un gráfico XY (dispersión), con la única diferencia de que los puntos de datos están conectados mediante líneas rectas.

Dispersión con puntos de datos conectados por líneas suavizadas

Un gráfico de dispersión con puntos de datos conectados por líneas es idéntico a un gráfico XY (dispersión), con la única diferencia de que los puntos de datos están conectados mediante líneas curvas.

Descripción

El gráfico de dispersión es similar al gráfico de líneas. Los puntos de los datos se trazan sin que se muestre una línea de conexión entre ellos.

Uso

Presentación de la manera en que puntos de datos se comparan entre sí.

Importante

  • Necesita por lo menos dos objetos de tipo indicador para la consulta (uno para el eje X y uno para el eje Y).
  • Puede utilizar varios objetos de tipo indicador en el eje Y siempre y cuando los objetos sean del mismo tipo y escala, por ejemplo, Número de clientes y Clientes futuros.

Sugerencias

Para obtener mejores resultados, no sobrecargue el eje X con muchos objetos de tipo dimensión
